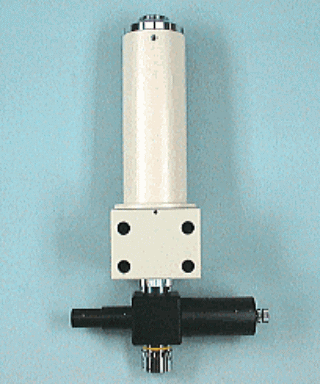

・高倍率でありながら高い解像力と長い
作動距離を持つリニーク式干渉対物
顕微鏡（無限遠）です。
・ワークの歪み、平行度、突出量、段差量
、中心出しなど、人間の目では判断出来
ない高精度な検査・観察を干渉縞によっ
て、出来るようになります。
・同軸落射照明のファイバー照明取付
標準径はΦ５ですが、各種取付径に
対応致します。
・画像処理を行いますと強度分布測定
により段差の計測システムとして、ご使
用出来ます。
・ご使用の装置に取付出来ます。
いろいろなワークに対応致しますので
ご不明な点がございましたら
お問い合わせください。
|

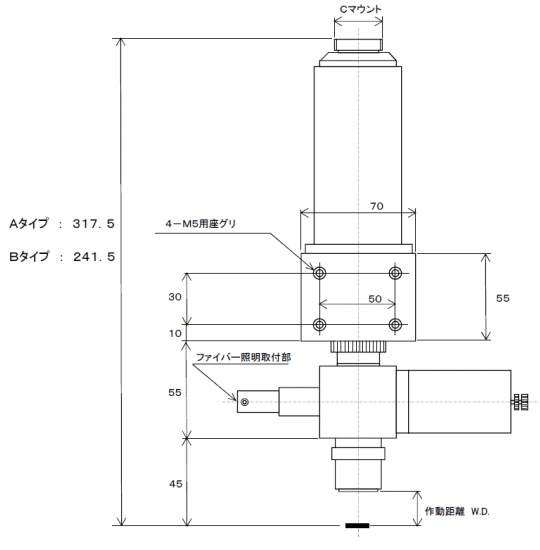

外観寸法図
Ａタイプ ： ＭＬＭ−５Ｋ，ＭＬＭ−１０Ｋ，ＭＬＭ−２０Ｋ，ＭＬＭ−５０Ｋ
Ｂタイプ ： ＭＬＭ−２．５Ｋ
※顕微鏡取付ネジは付属しています。 六角穴付ボルト Ｍ５×２０ ４個
|
・作動距離 (W.D.)
本製品は作動距離を長くとる事が出来ますので、物体面に焦点を合わせたまま物体(ワーク)を
出し入れする事が出来ます。 また、入り組んだ装置に容易に組み込みが出来ます。
 |
・MLM-2.5K (2.5×) 作動距離 W.D. 約22.5mm
・MLM-5K (5×) 作動距離 W.D. 約22.5mm
・MLM-10K (10×) 作動距離 W.D. 約20.3mm
・MLM-20K (20×) 作動距離 W.D. 約20.5mm
・MLM-50K (50×) 作動距離 W.D. 約13.8mm
|
|
・ご使用例
・ワーク名 ： ピックアップレンズ (DVD、CD)
・レンズの先端を干渉縞で検査・観察が出来ます。
干渉縞で、レンズの中心位置合わせが出来ます。
・ワーク名 ： オイルダンパーシャフト
・シャフト部のオイル付着状態を干渉縞で検査・観察が出来ます。
取り込んだ画像で画像処理を行いますと検査システムとして使用出来ます。
カラーカメラ画像

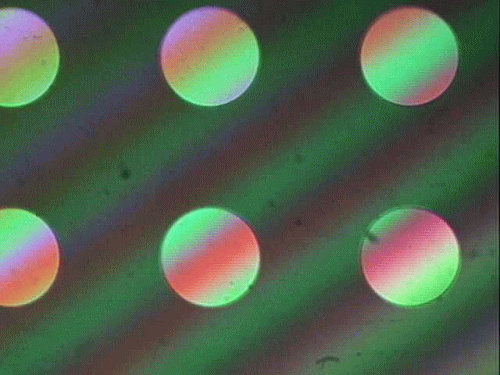

・ワーク名 ： ガラスパネル
・ガラスパネルの印刷物の段差を干渉縞の色・本数で検査・観察が出来ます。
取り込んだ画像で画像処理を行いますと強度分布測定により検査システム
として、ご使用出来ます。
カラーカメラ画像

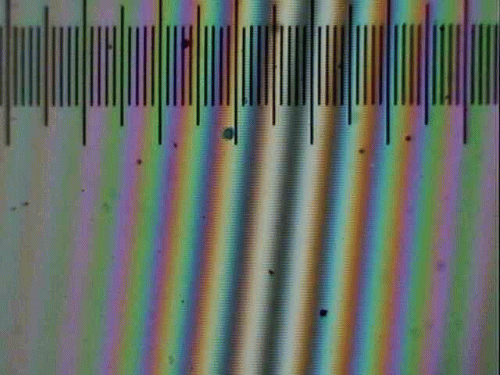

・ワーク名 ： 対物ミクロメータ
・ワーク名 ： デジタルビデオヘッド
・干渉縞で、ヘッド先端部分の精密な突出量と中心出しが出来ます。
また、カラーカメラの画像による色の判別で、高精度な検査が出来ます。
・ワーク名 ： 鋼球
・干渉縞で、球体の精密な中心出しが出来ます。
また、カラーカメラの画像による色の判別で、高精度な検査が出来ます。

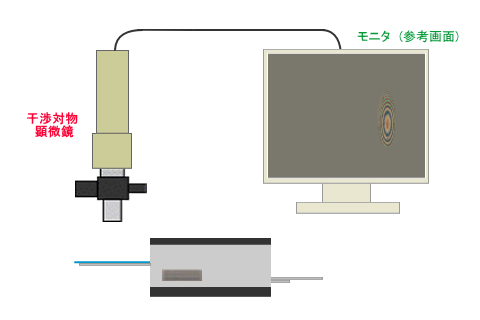

・ワーク名 ： プリンタ ・ 送り装置の接触確認
・送り機構部分の接触具合が干渉縞で見えるので、検査・観察が出来ます。
|
干渉対物レンズ単体をご用意しています。
